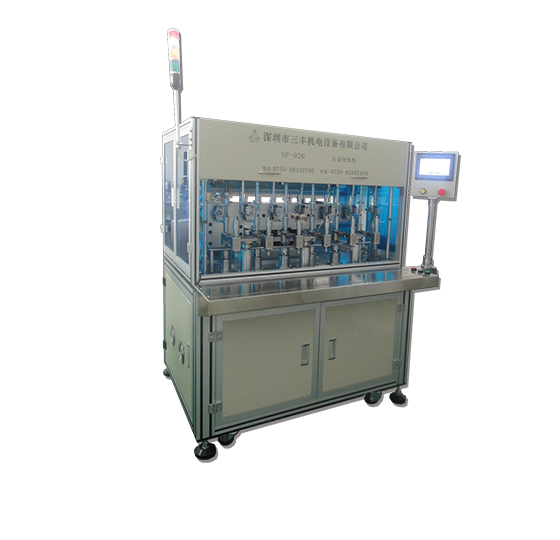

Automatic winding machine

自动绕线机

SF-926

CNC六轴AC伺服马达传动系统、定位精确；

双向转盘自动交换入料、提高产能；

绕线轴采用1.5KW伺服马达、具有高扭力特性；

治具采用可快速替换式设计；

自动理线及废线排除功能、不残留余线；

简易的人机介面控制，操作简单。

tel

规格参数产品概述

控制方式	CNC六轴AC伺服马达同步控制
飞叉数量	六连轴, 160mm 间距
飞叉转速	Max5000rpm，正逆转均可
转极角度	360度1圈，设定单位1度
飞叉精度	+/-0.5度
导针移距	X轴(前后) 60mm，精度0.01mm Y轴(左右) 80mm，精度0.01mm Z轴(上下) 80mm，精度0.01mm
扭力	4.77N·m
适用线径	Φ0.03-Φ0.21 mm
定子外径	MAXΦ82mm

定子高度	45mm
卷绕头数	4
缠脚速度	Max 100圈／分
输入电源	单相220V，50HZ
功率	5KW
输入气压	4-6kgf/cm²
外型尺寸	1370（L）x1050（W）x1500（H）mm
设备重量	200Kg
