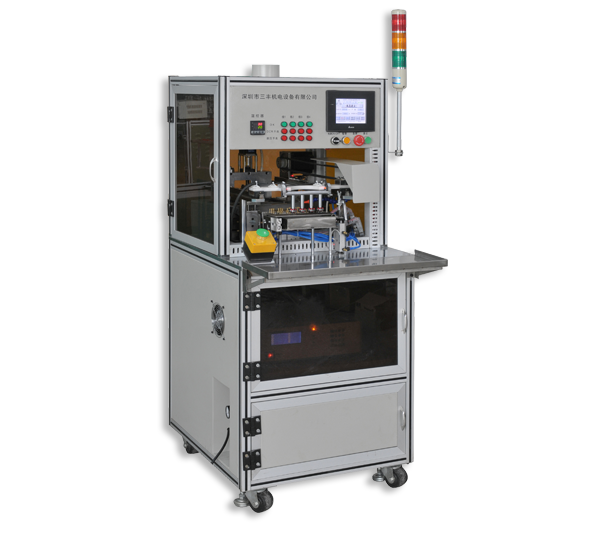

Tin-dipping Machine
沾锡机
SF-300

● 采用PLC控制程序,伺服马达控制精准定位;

● 人机界面显示操作,自动启动测试良/不良品清晰区分等功能;

● 自动设定时间开机功能;

● 采用5站式操作,含沾助剂-沾锡-整脚-散热-测试;

● 镀锡均匀,深度可控制到预定的高度,确保质量;

● 将半成品马达的质量风险降至最低



tel 0755-2813 2790
规格参数产品概述
外型尺寸 615(L)X850(W)X1600(H)
设备重量 180Kg
输入电源 220V 60HZ














本机特色
本机采用PLC控制程序,伺服马达控制精准定位;人机界面显示操作,自动启动测试良/不良品清晰区分等功能;
本机有自动设定时间开机功能(例早上8:00上班,可设定7:00自动开机给锡加温);
采用5站式操作,含沾助剂(焊油)-沾锡(镀锡)-整脚-散热-测试;
本机镀锡均匀(确保线圈、绝缘架不被沾锡烫伤),深度可控制到预定的高度,确保质量一致,沾锡时间,位置锡杯行程等重要参数均可在人机界面内设定;在整脚的过程中增加吹起装置,起到冷却线圈的作用,减低因过高温锡炉线圈电阻变大影响测试效果;整脚消除锡尖,压回可能松脱的PIN针,预防漆包线绷紧,在插PCB板时易造成断线不良;测试站采用端子对接,探针座接触式测试,治具模块化,快速更换,节省换线时间;
本机将半成品马达的质量风险降至最低,在提升质量的同时可以增加客户的信赖性。

测试项目:
1.DCR:采用多通道多组扫描测试低电阻测试仪;测试范围1毫欧---1000欧姆;
2.HI-POT测试:采用AC/DC高压测试,测试范围100-3000V;
3.层间短路测试(可选配):采用国内外知名品牌测试机高压可以测试到100-3000V;

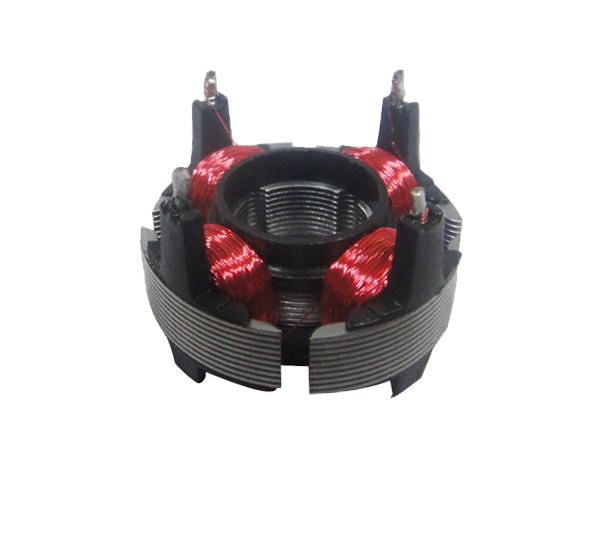

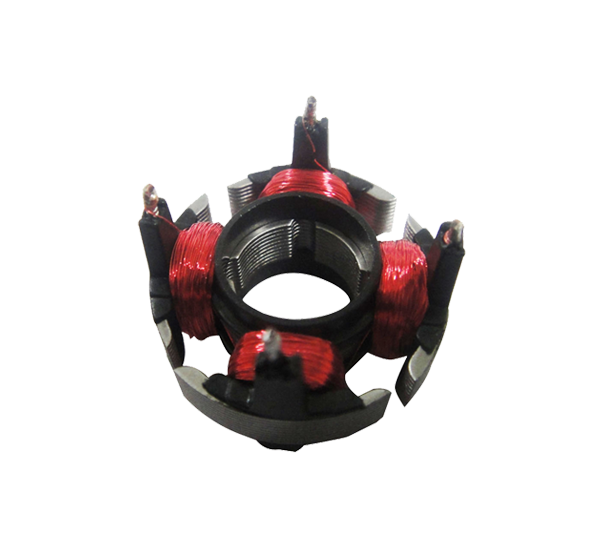

4.可焊锡测试机种:硅钢片Φ10-Φ54之内,叠片在3-60片含PIN机种;
5.C/T=3S:设计产能1200PCS/H
6.换机种时间:3-5分
7.重要配件:锡炉,锡杯均采用钛合金材质,耐高温达800度;采用微型温控器控制锡炉温度,可控温度偏差在+/-5度;
